D373H三偏心对夹蝶阀
D373H三偏心对夹蝶阀采用三偏心(三维偏心)斜锥面密封，利用蝶板摆动接触密封、密封启闭无摩擦
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
设计标准:GB/T 12238-1989
法兰标准:GB/T 9113.1-2000
法兰连接尺寸：GB/T9115.1-2000;GB/T 9115.2-2000
结构长度:GB/T 12221-1989
压力试验:GB/T 13927-1992;JB/T 9092-1999
公称通径 | DN(mm) | DN50~DN2000 | DN50~DN500 | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力Ps(MPa) | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用温度 | 水、蒸气、油品、酸类腐蚀性等 | |||||
适用介质 | 碳钢Carben steel:-29℃~425℃ | |||||
零件名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
阀座密封圈 | 不锈钢、多层次、聚内脂、抗磨材料 |
阀杆 | 2Cr13.1Cr13不锈钢、铬钢 |
填料 | 柔性石墨 |

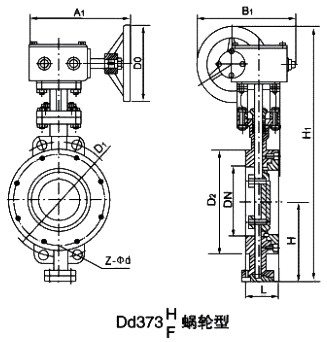

公称通径DN | 结构长度标准（标准值） | 外形尺寸（参考值） | 连接尺寸（标准值） | 参考 重量 D373H (kg) | |||||||
H | Dd373H | PN0.6MPa | PN1.0MPa | ||||||||
毫米mm | 英寸inch | L | H1 | A1 | B1 | D1 | Z-Φd | D1 | Z-Φd | ||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 | 12 |
65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 130 | 4-Φ14 | 145 | 4-Φ18 | 13 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | 15 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | 17 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | 27 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | 29 |
200 | 8 | 71 | 215 | 780 | 400 | 425 | 280 | 8-Φ18 | 295 | 8-Φ22 | 45 |
250 | 10 | 76 | 243 | 840 | 400 | 425 | 335 | 12-Φ18 | 350 | 12-Φ22 | 69 |
300 | 12 | 83 | 285 | 995 | 450 | 560 | 395 | 12-Φ22 | 400 | 12-Φ22 | 86 |
350 | 14 | 92 | 320 | 1050 | 450 | 560 | 445 | 12-Φ22 | 460 | 16-Φ22 | 122 |
400 | 16 | 102 | 350 | 1220 | 535 | 580 | 495 | 16-Φ22 | 515 | 16-Φ26 | 141 |
450 | 18 | 114 | 350 | 1280 | 535 | 580 | 550 | 16-Φ22 | 565 | 20-Φ26 | 191 |
500 | 20 | 127 | 380 | 1365 | 535 | 580 | 600 | 20-Φ22 | 620 | 20-Φ26 | 260 |
600 | 24 | 154 | 435 | 1460 | 570 | 660 | 705 | 20-Φ26 | 725 | 20-Φ30 | 380 |
700 | 28 | 165 | 480 | 1520 | 750 | 550 | 810 | 24-Φ26 | 840 | 24-Φ30 | 450 |
800 | 32 | 190 | 530 | 1710 | 750 | 550 | 920 | 24-Φ30 | 950 | 24-Φ33 | 650 |
900 | 36 | 203 | 595 | 1810 | 750 | 550 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | 830 |
1000 | 40 | 216 | 650 | 1900 | 900 | 750 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | 1050 |
1200 | 48 | 254 | 775 | 2280 | 1000 | 925 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | 1400 |
1400 | 56 | 279 | 870 | 2450 | 1000 | 925 | 1560 | 36-Φ36 | 1590 | 36-Φ42 | 1900 |
1600 | 64 | 440 | 1000 | 2730 | 1000 | 925 | 1760 | 40-Φ36 | 1820 | 40-Φ48 | 2900 |
1800 | 72 | 490 | 1110 | 3020 | 1100 | 980 | 1970 | 44-Φ39 | 2020 | 44-Φ48 | 4000 |
2000 | 80 | 540 | 1250 | 3270 | 1100 | 980 | 2180 | 48-Φ42 | 2230 | 48-Φ48 | 5300 |
