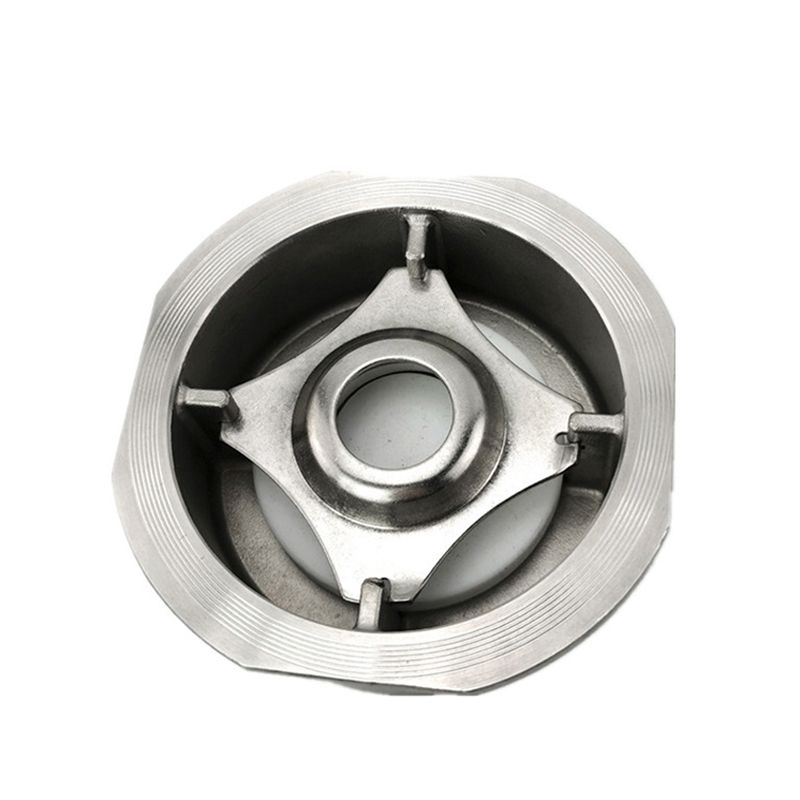

德标对夹止回阀PN40
中鼎阀业（江苏）有限公司生产的德标对夹升降式止回阀其主要功能水锤压力小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快;对夹升降式止回阀因阀内通道成流线形。
与时俱进，诚赢客户
控制阀门、自动化设计、优质方案
全国服务热线15370222117
服务热线15370222117
中鼎阀业（江苏）有限公司生产的德标对夹升降式止回阀的工作特点是载荷变化大，启闭频率小，一投入关闭或开启状态，适用周期便很长，且不要求运动部件运动。但一旦有切换要求，则须动之灵活，这一要求较常见的机械运动更为苛刻。德标对夹升降式止回阀其主要功能水锤压力小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快;对夹升降式止回阀因阀内通道成流线形，流动阻力比升蝶式止回阀小，对夹升降式止回阀适用于低流速和流动不常变化的大口径场合;目的是为了防止介质停止流动或倒流时，减弱水力冲击。
设计标准 | GB/T2238-1989，DIN3202-K4 |
法兰连接尺寸 | GB/T9113.1-2000、GB/T9115.1-2000、JB78 |
结构长度 | DIN3202-K4 |
压力试验 | GB/T13927-2000、API598,API6D |
名称 | 材质 | |
ANSI/JIS/DIN | ANSI/JIS/DIN | |
阀体 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |
卡盘弹簧垫 | SUS316 | SUS304 |
弹簧 | SUS304 | |
阀瓣 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 |

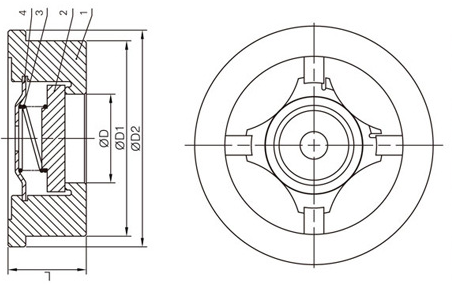

通经 | d | L | C | F | B |
1/2" | 15 | 16 | 43 | 46 | 53 |
3/4" | 20 | 19.5 | 53 | 55 | 63 |
1" | 25 | 22 | 63 | 65 | 73 |
1-1/4" | 30 | 28 | 75 | 78 | 84 |
1-1/2" | 38 | 32 | 86 | 88 | 94 |
2" | 46 | 40 | 94 | 98 | 107 |
2-1/2" | 62.5 | 46 | 115 | 118 | 126 |
3" | 78 | 50 | 130 | 134 | 144 |
4" | 96 | 60 | 152 | 154 | 164 |
5" | 117 | 82 | - | - | 190 |
6" | 148 | 102 | - | - | 217 |
