止回阀

首页 > 产品展示 > 止回阀

日标止回阀
日标止回阀

日标止回阀

日标止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

在线订购
产品详情

  • 日标止回阀 产品说明

产品型号：H41W/H、H44W/H

公称通径：DN50-DN600

公称压力：10K-20K

适用介质：水、蒸汽

适用温度：-20℃-425℃

连接方式：法兰连接

阀体材质：不锈钢


  • 日标止回阀 设计标准

设计标准JIS B2071
法兰标准JIS B2220
检查和试验JIS B2003
结构长度JIS B2002


  • 日标止回阀 主要零件尺寸

零件名称材质
吊环螺钉SM25C
螺栓SM45C304
密封垫304+GraphiteSCS13/SCS14
螺钉SM35C304
阀体SCPH2SCS13/SCS14
摇臂SCPH2SCS13/SCS14
螺母SC35C304
螺母SM35C304
阀盖SCPH2SCS13/SCS14
支架SCPH2SCS13/SCS14
圆柱销304304
阀瓣SCPH2SCS13/SCS14
垫片SS400304
螺钉SM25C304


  • 日标止回阀 外形尺寸

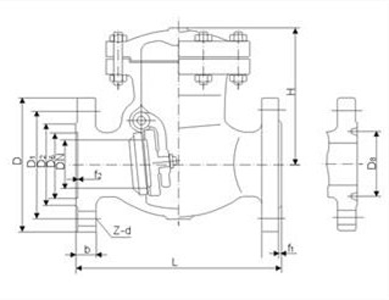

                                              日标止回阀(图1)

  • 10K日标止回阀 外形尺寸

NPSD1dKDfCN-ZLH
50A50961201552164-19203158
65A651161401752184-19216186
80A801261501852188-19241205
100A1001511752102188-19292235
125A1251822102502208-23330268
150A1502122402802228-23356293
200A20026229033022212-23495359
250A25032435540022412-25622425
300A300368400445324         16-25698473
350A350413445490326         16-25787499
400A400475510560328         16-27864555
450A450530565620330         20-27978720
500A500585620675330         20-27978810


  • 20K日标止回阀 外形尺寸

NPSD1dKDfCN-ZLH
50A50961201552228-19267183
65A651161401752248-19292212
80A801321602002268-23318224
100A1001601852252288-23356244
125A1251952252702308-25400275
150A15023026030523212-25444310
200A20027530535023412-25533365
250A25034538043023812-27622425
300A30039543048034016-27711545
350A35044048054034016-33838580
400A40049554060534616-33864595
450A45056060567534820-33978740
500A50061566073035020-331016870
